水性节能涂料作为水性涂料的一种，其具有绝热、太阳能反射、红外辐射等功能，已经逐步取代了传统保温隔热材料在建筑行业中的应用地位。

但是，我国对水性节能涂料的研究较晚，其在实际应用中存在保温效果不稳定、耐候性差、施工稳定性差以及成本高等问题，进而使其无法在实际应用中大力推广应用。

本文着重研究了红外反射颜料对水性节能涂料性能的改进。

水性节能涂料制备工艺

② 往体系中加入消泡剂，待消除全部起泡后稳定30min

③ 将红外辐射颜料和钛白粉加入溶液中，注意应一边添加一边搅拌，确保搅拌均匀。

④ 待红外辐射颜料和钛白粉添加完毕后稳定1h

② 稳定搅拌1h，可得水性节能涂料

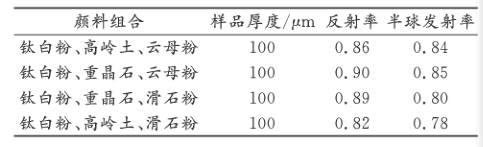

表1 不同红外放射颜料实验结果

分析可知，涂料中添加钛白粉、重晶石以及云母粉3种红外反射颜料时所得水性节能涂料的反射率和半球发射率的指标高于其他3种组合红外反射颜料所得水性涂料的相应指标。

如表2所示，研究了三种比例下所得水性节能涂料的放射数据：

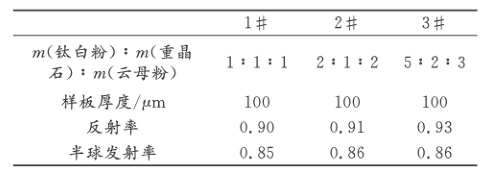

表2 不同红外放射颜料实验结果

分析可知，2#水性节能颜料的放射率和半球反射率均优于1#和3#水性节能颜料。

研究出最佳比例的红外反射颜料后，接下来验证所制得的水性节能颜料是否优于普通水性颜料。

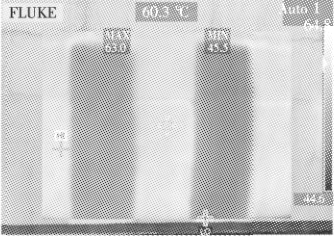

图1 水性涂料性能对比

对比可知，水性水性节能涂料的表面温度为45.5 ℃。普通水性涂料的表面温度为63℃,墙体表面温度为64.8℃ 。因此，采用m（钛白粉）：m（重晶石）：m（云母粉）=5 ：2 ：3所制得的水性节能涂料具有较好的节能效果。

经研究究，在普通水性涂料中添加m(钛白粉)：m(重晶石)：m(云母粉)=5 ：2 ：3所得水性节能涂料的反射率和半球发射率的指标最佳，且其在实际应用时表面温度较普通水性涂料的低。

因此，应加强对红外反射颜料在水性涂料中的研究，得出最佳比例下、最佳组合的红外反射颜料，为提升水性涂料的性能奠定理论基础。

文章来源：红外反射颜料在水性涂料中的应用——王广存

湖南万搏官方网页版颜料为高性能涂料市场提供彩色红外反射颜料。产品包括铁铬黑、钛铬棕、钛镍黄、钴蓝、钴蓝、铁锌铬棕等。这些彩色红外反射颜料具有优异的反射红外线功能，在军用伪装和减少热量积聚的领域得到广泛应用。同时还可以为高要求的应用领域提供持久的色彩，使其具备耐高温、耐化学性、耐酸碱、耐候以及抗环境污染的性能。
